（1）如图1所示的黑盒子中，有导线和几个阻值均为5Ω的电阻构成的电路，盒外有四个接线柱．已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间电阻为10Ω．请画出盒内最简单的电路图．（2）已知室内温度为20℃，此时用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，请你在图2所示的坐标系中画出温度计读数随时间的变化图象．（3）小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球．先后将小球B悬吊在距离A球远近不同的P1、P2、P3处（如图3所示）．①小球偏离竖直方向的原因是什么？②请你根据此图，提出一个有研究价值的科学问题．_中学物理教法研究

当前学科：中学物理教法研究

题目：未知类型

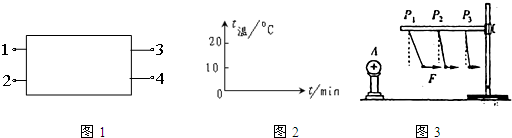

（1）如图1所示的黑盒子中，有导线和几个阻值均为5Ω的电阻构成的电路，盒外有四个接线柱．已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间电阻为10Ω．请画出盒内最简单的电路图．

魔方格

（2）已知室内温度为20℃，此时用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，请你在图2所示的坐标系中画出温度计读数随时间的变化图象．

（3）小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球．先后将小球B悬吊在距离A球远近不同的P₁、P₂、P₃处（如图3所示）．

①小球偏离竖直方向的原因是什么？

②请你根据此图，提出一个有研究价值的科学问题．
