    并联型开关稳压电源的原理图如下图所示,图中,V1为开关调整管,V2为续流二极管,L为滤波电感,C为滤波电容,R1、R

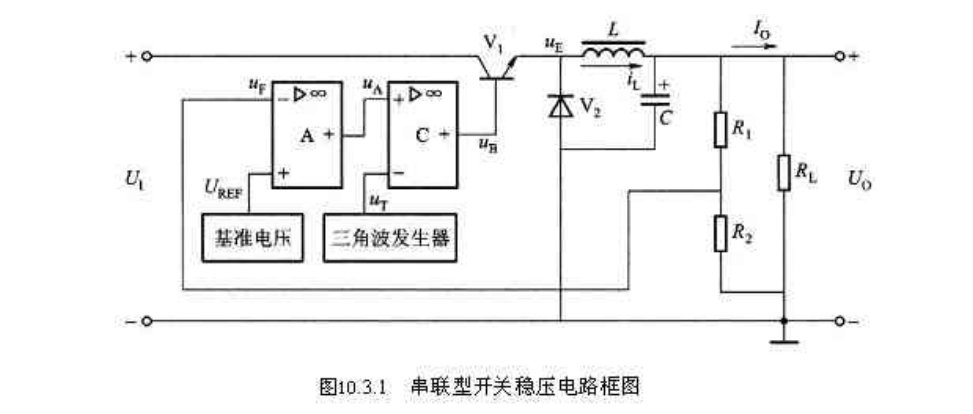

       图10.3.1为串联开关稳压电路的基本组成框图。图中V1为开关元件调整管,V2为续流二极管L、C构成L型滤波电路,R1和R2组成取样电路、A 为误差放大、C为电压比较器它们与基准电压、三角波发生器组成开关调整管的控制电路。取样电压UF 、基准电压UREF、三角波电压UT。UT决定着电源开关的频率。比较器的输出uB控制着调整管的导通和截止。uB、UT、UA的波形如图8.3.2(a)、(b)
