结构化软件系统建模
博学公司拟开发一个商业情报处理系统，使公司能够及时针对市场环境的变化及时调整发展战略，以获取最大的商业利益。项目组 经过讨论，决定采用结构化分析和设计方法。在系统分析阶段，为了更好地对情报数据处理流程及其与外部角色的关联进行建模，项目组成员分别给出了自己的设计 思路：
①小张提出先构建系统流程图(System Flowcharts)，以便更精确地反映系统的业务处理过程及数据的输入和输出。

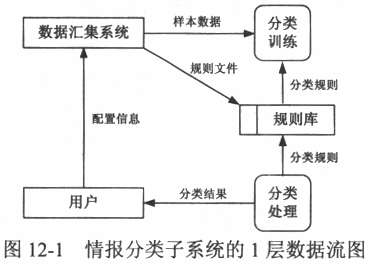

②小李提出先构建系统数据流图(Data Flow Diagrams)，来展现系统的处理过程和定义业务功能边界，并给出了情报分类子系统的0层和1层数据流图，后者如图12-1所示。
项目组经讨论确定以数据流图作为本阶段的建模手段。工程师老王详细说明了流程图和数据流图之间的区别与联系，并指出了图12-1所示的数据流图中存在的错误。
