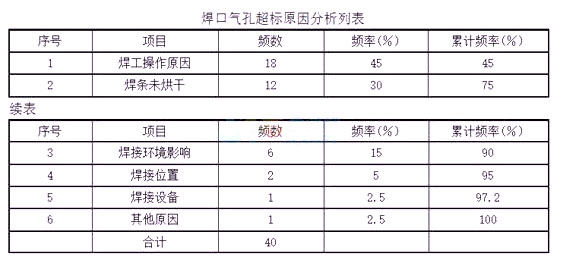

渤海机电安装公司承包了30000m室外压力管道的安装工程,安装施工前履行了告之手续,书面告知提交了相关材料。 该工程工期很紧,施工期间阴雨天较多。项目部为了保证工程质量,把室外压力管道安装分为原材料检验、管架制作安装、管道预制、管道安装、管道焊接、管道试验、管道保温、管道吹扫等工序,按照对整体质量影响的重要程度进行预控和检查。在施工过程中,实行了“三检制”,同时加强了专职检查,并利用排列图法对出现的焊接气孔问题进行了分析,及时采取了改进措施,顺利地完成了任务。 专职检查员在第一阶段检查焊口质量时,一共检查出40处气孔超标,分析了原因,列表如下:
![](/data_img/trimg/db76f299f0aa6eb4ab3ee51f3f4e0f55.jpg)
根据背景和列表,画出针对产生焊接气孔缺陷原因分析的排列图。分析焊接中产生气孔的主要原因。
